一、 系统综述：

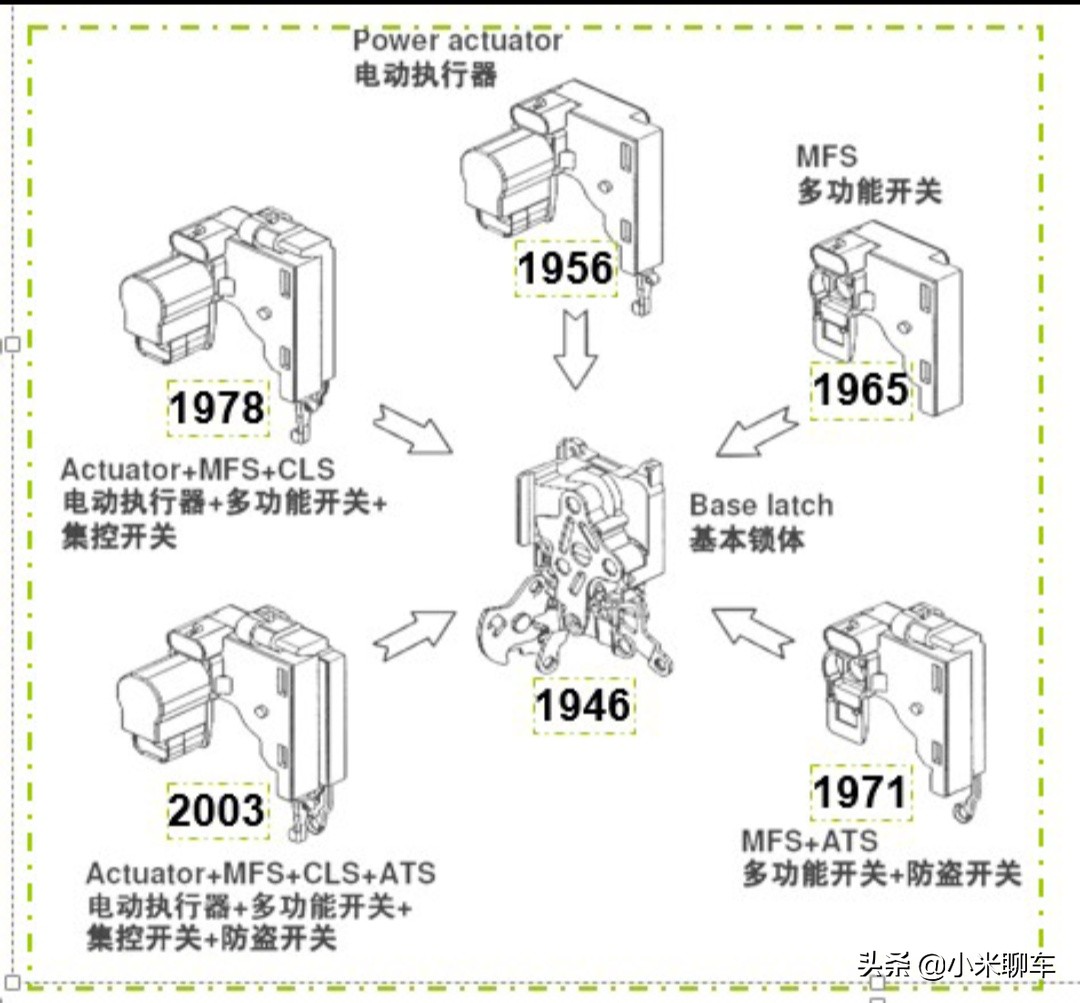

1、门锁种类及发展历程：从汽车发明至今，汽车门锁经历了机械门锁、电动门锁、智能门锁的发展过程。

电子智能门锁采用电子电路控制，以电磁铁、微型电动机和锁体为执行机构，是机电一体化安全装置。

2、门锁系统

门锁系统构成

锁体：门锁的主要部分。装在车门上， 与门柱上的锁扣啮合，以保持车门处于锁紧位置的部件。

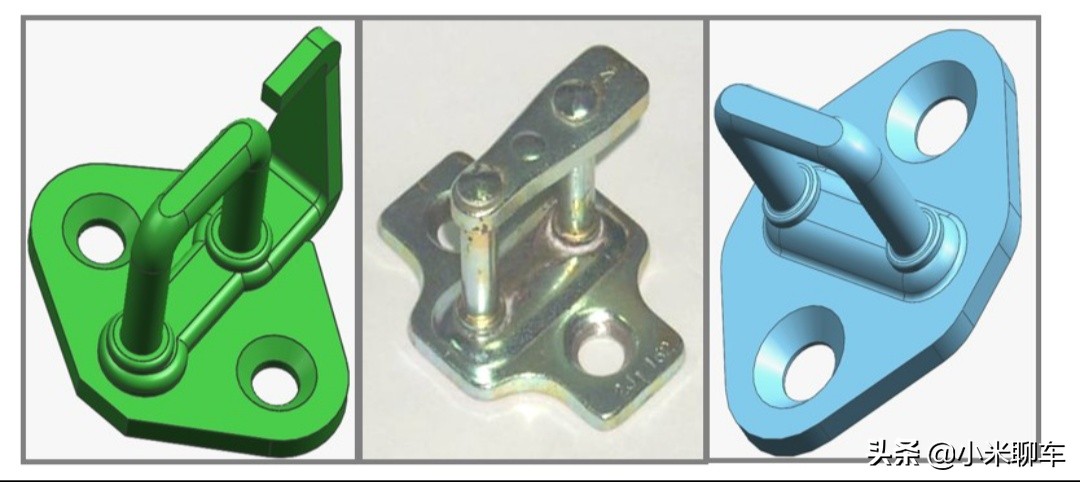

锁扣：装在车门立柱上，与锁体啮合，以保持车门处于锁紧位置的部件。

操纵机构：将操纵动作传递到锁体上的全 部零件的总称。包含内外手柄 及其连杆机构。

锁止机构：在车内外将车门锁止的部件。包含：钥匙、锁芯、内锁止及连杆机构。

门锁内部结构

A、 内开摇臂（浅黄色）

B、内开杠杆（紫色）

C、开启推板（红色）

D、外开拉杆（深黄色）

E、锁芯连杆（深黄色）

F、锁止摇臂（灰色）

G、传力摇臂（白色）

H、闭锁器摇臂（绿色）

3、工作原理：

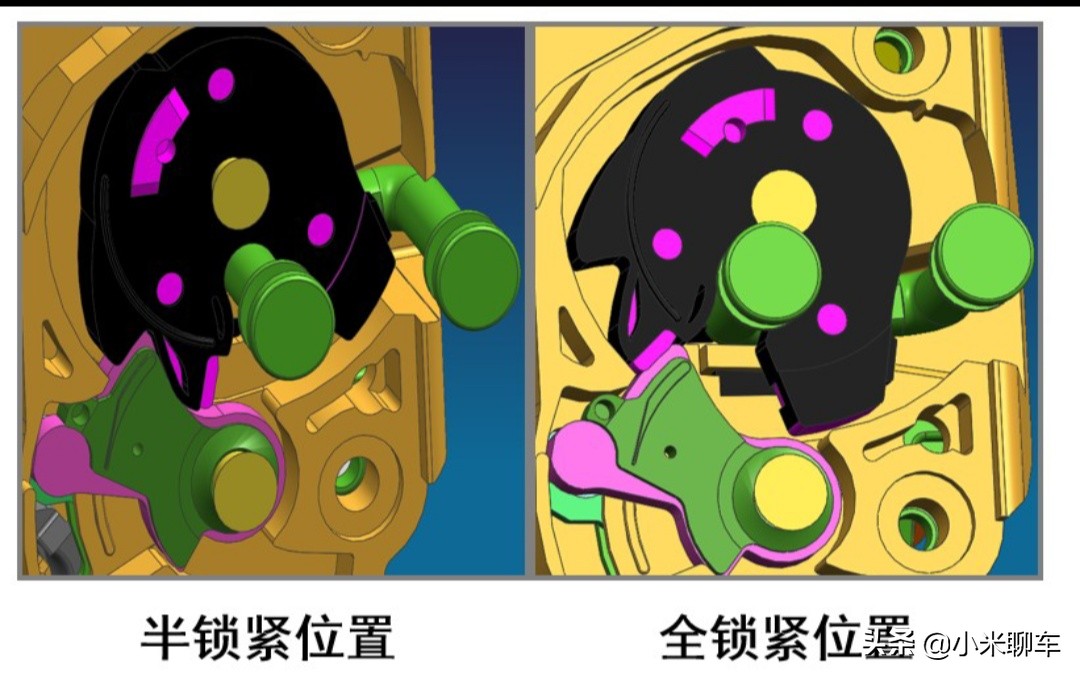

关车门时：

①在关车门的撞动惯性力作用下，棘轮受锁扣的压迫克服棘轮回位弹簧作用力而转动

②棘爪在止动弹簧的作用力下将棘轮卡住，完成锁紧车门动作

开车门时：

①操纵内外手柄，解除棘爪对棘轮的止动作用

②棘轮在回位弹簧的作用力下转动弹开，车门被打开

外开启操作：

①扳动外开手柄带动外开拉杆向下运动

②压动开启推板2下移

③棘爪运动，解除对棘轮的止动，实现外开启操作

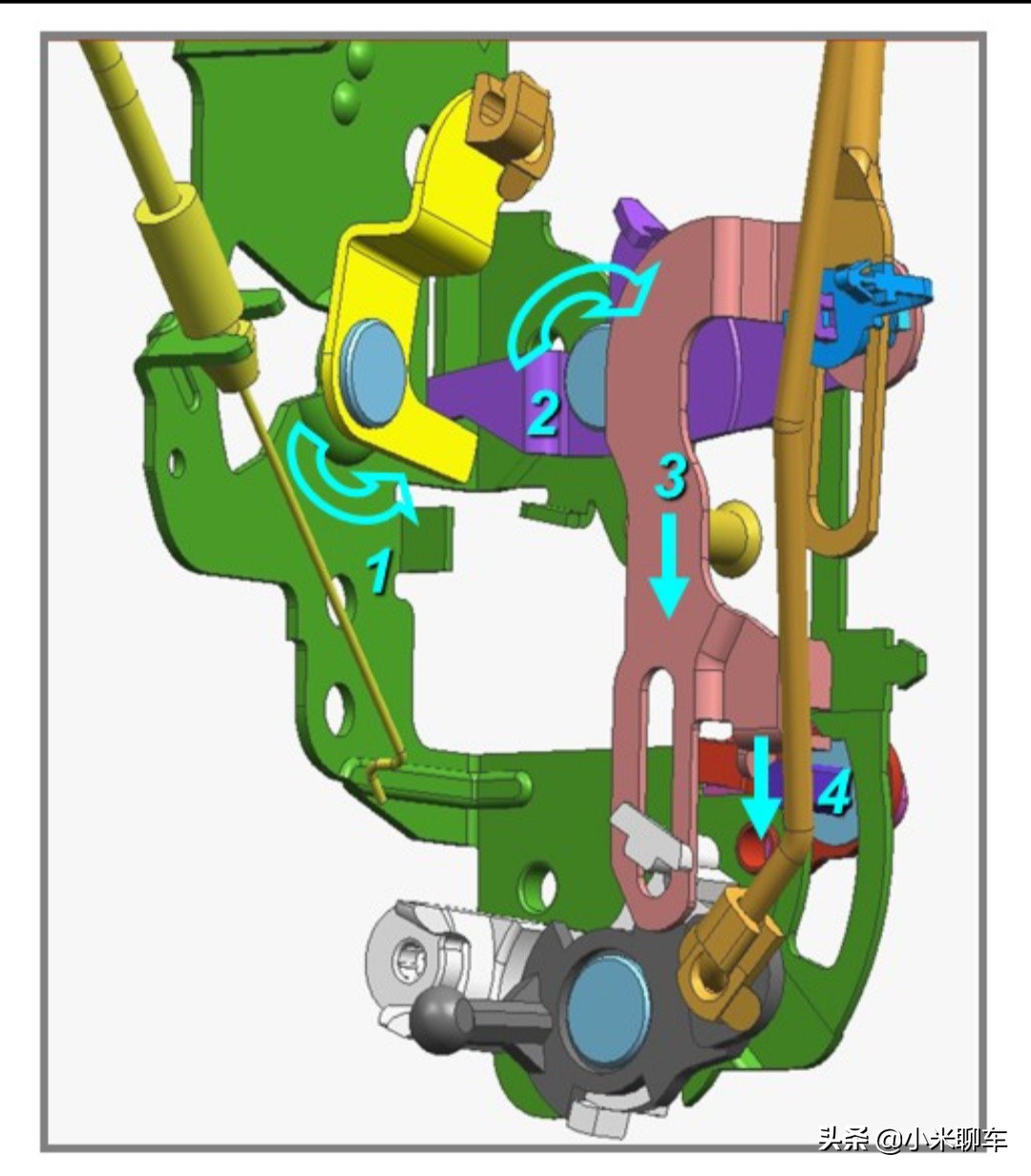

内开启操作：

①扳动内开手柄，通过拉线带动内开摇臂转动

②内开杠杆向上运动3、内开杆杆转动压动开启推板下移

③压迫棘爪运动，解除对棘轮的止动，实现内开启操作

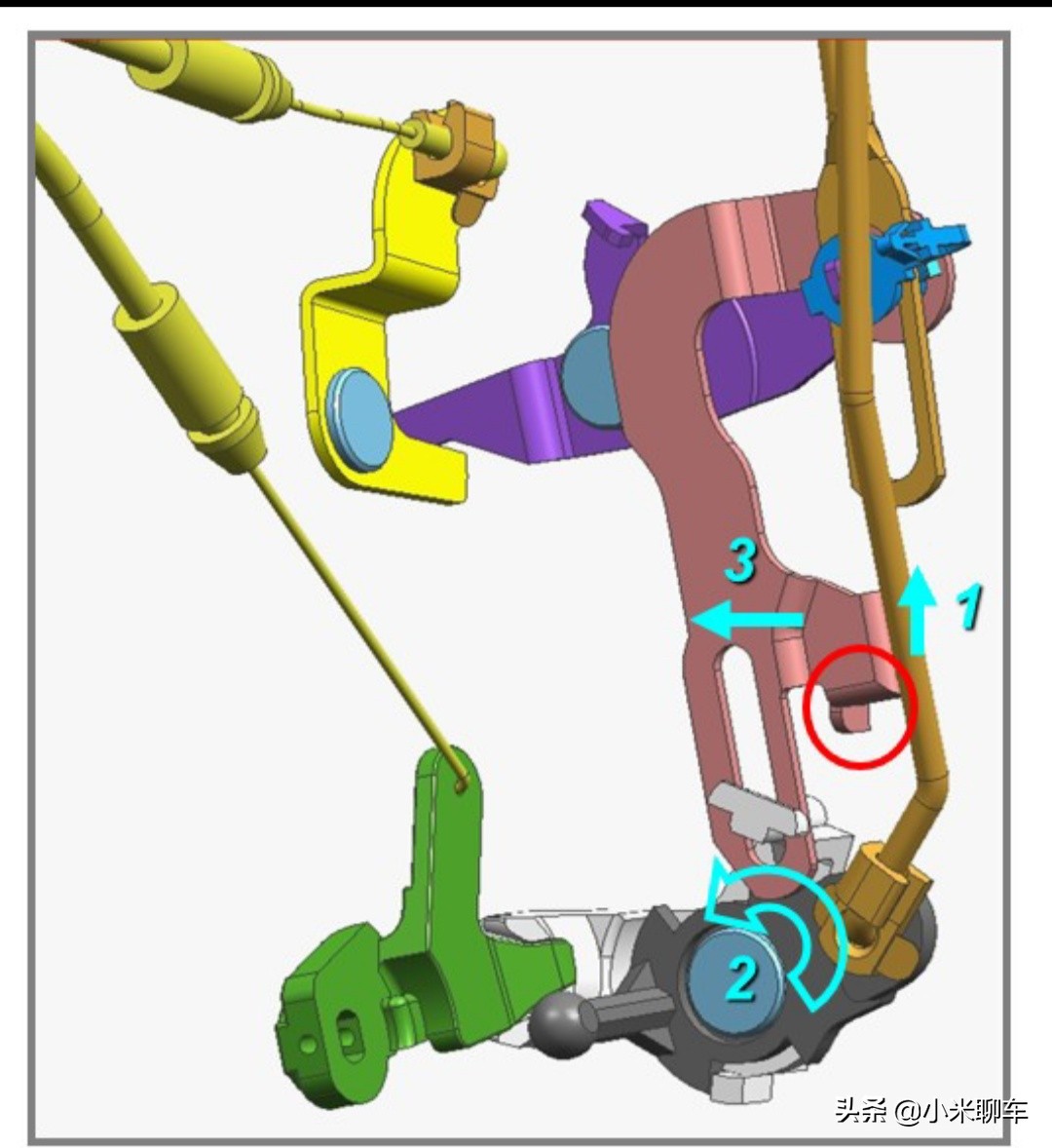

外锁止操作：

①转动钥匙，锁芯转动带动锁芯连杆运动，锁止摇臂转动

②传力摇臂拨动开启推板侧移

③开启推板避开棘爪，造成内外手柄开启功能失效，实现锁止操作

内锁止操作：

①按下锁止按钮

②通过锁止连杆推动闭锁器摇臂或传力摇臂向下转动

③开启推板向一侧移动，使其避开棘爪，造成内外手柄开启功能失效，实现锁止操作

4、其他锁功能介绍

儿童保险（儿童锁）：

即锁止情况下无法通过内把手打开车门。目前此功能只在后门才有，大部分采用手动实现。

防误锁功能：

一般用于驾驶员车门锁。防止因钥匙锁在车内而不能打开车门。

①车门开启情况下不能按下保险手柄；

②能按下保险手柄，但关闭车门时撞动锁棘爪，通过联动杆解除保险。

锁舌位置微动开关 Ajar Switch

当门锁关闭，锁舌运动到接近主锁紧位置后，转子（锁舌）位置开关给出信号以表示门处于的关闭状态。

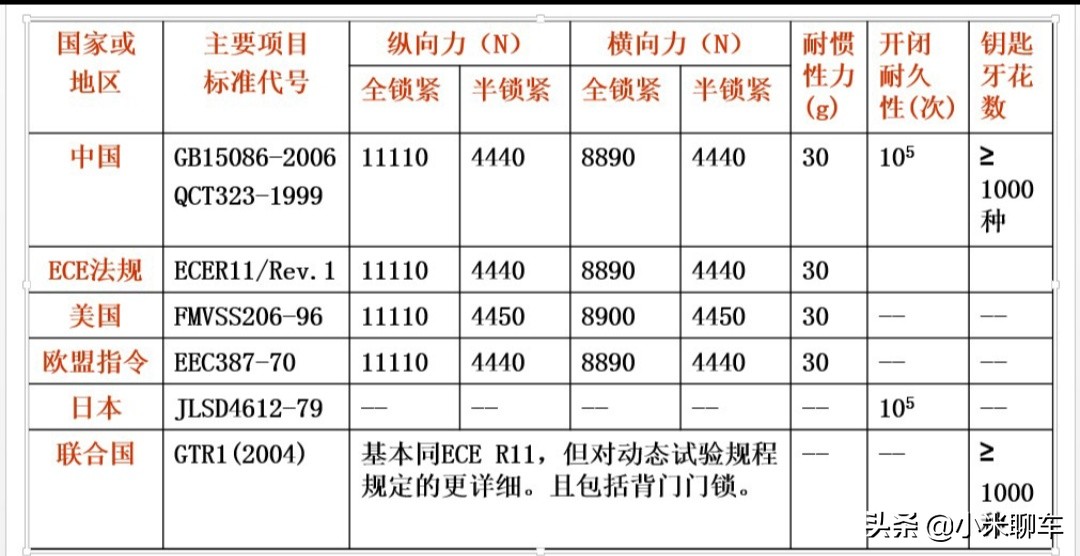

二、国内外汽车门锁法规要点对比

三、汽车门锁技术要求对比

四、设计开发

门锁是控制车门可靠锁紧和安全开启的重要系统，是车门附件中的重要部件。

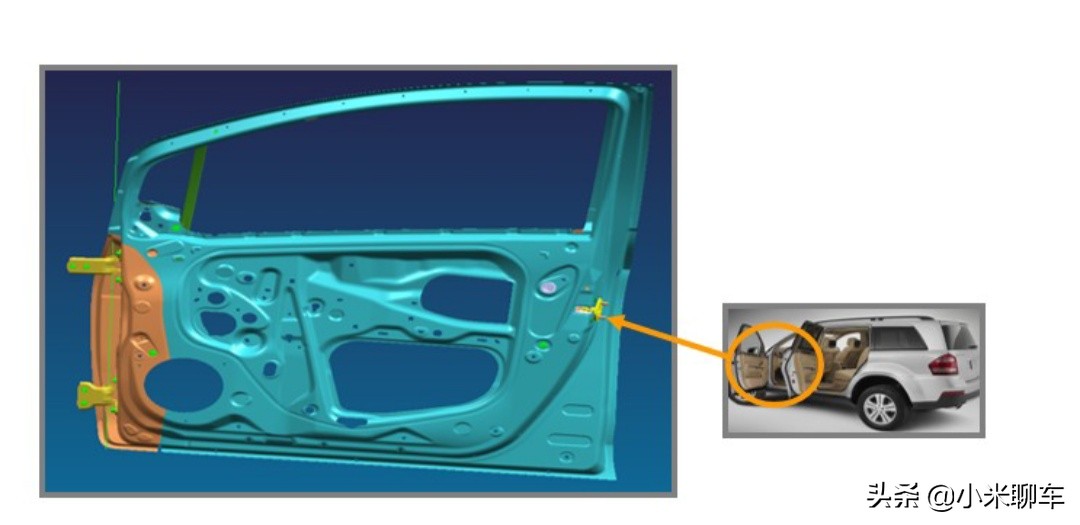

布置上六点要求：

**点：门锁与上下铰链构成车门的3个受力点，因此，要求门锁高度的理想位置居于铰链轴线的中心垂直面或垂直面以上。

注：从受力角度讲,这样的布置使车门关闭时比较稳定,可避免车门**点在行驶时发生震动。

第二点：锁扣啮合部分所在平面应与铰链中心线垂直。
